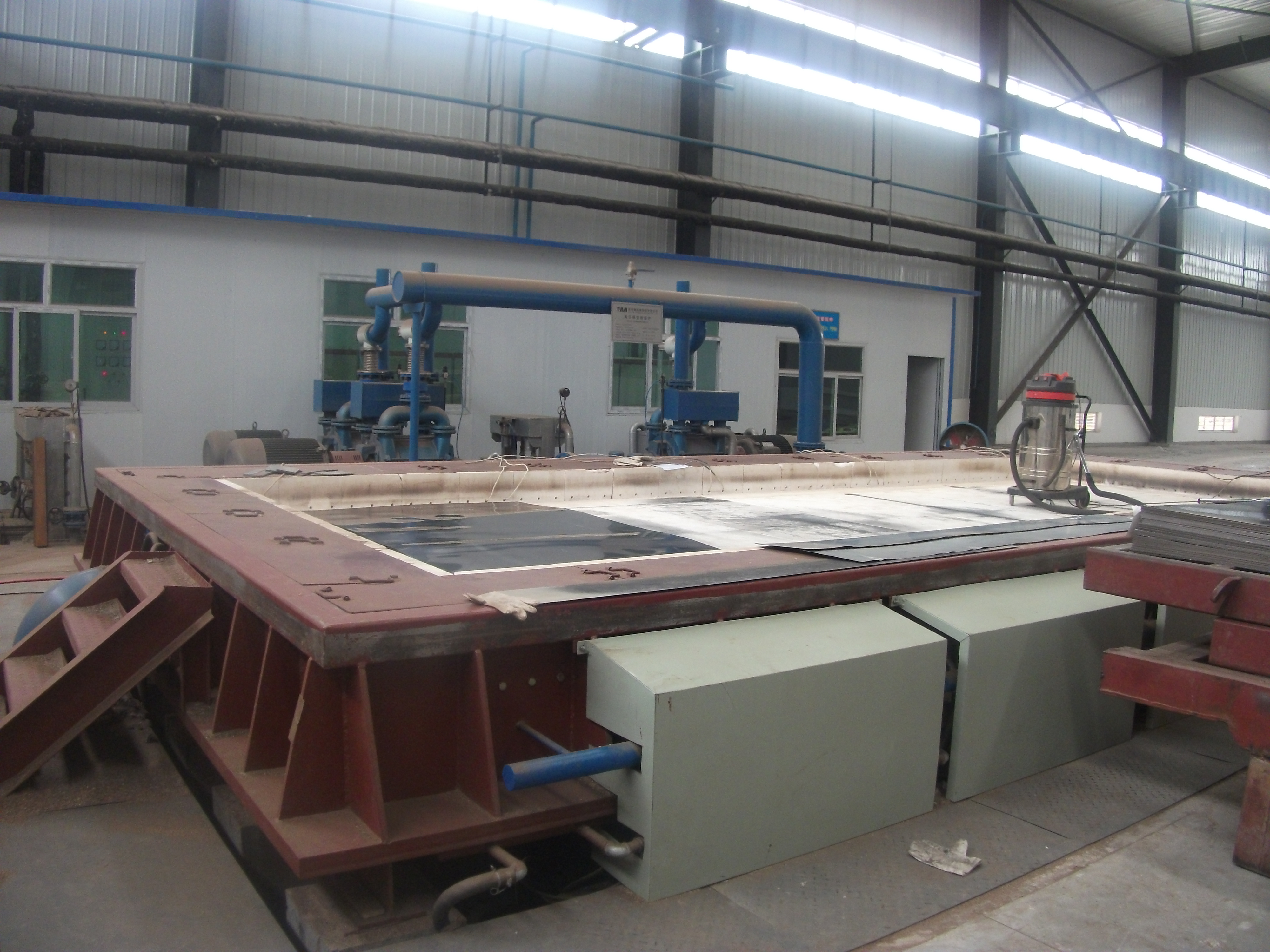

真空蠕变矫平装备
应用领域及重要性
真空蠕变矫平炉用于钛薄板和厚板轧件的矫形和消除硬力的作用。航空、航天、用钛板必须保证平面度要求和完全消除材料的内部硬力。
钛板采用其他任何的矫平及消除硬力的方法都不能保证完全消除硬力的作用,因此钛板的矫平和消除硬力只有真空蠕变工艺才能达到要求。我国的航天、航空事业正处于发展阶段,因此航天航空用钛板矫平装备同时处于发展阶段。目前国内市场鼎晟公司是钛板矫平装备的制造商。
技术规格
真空蠕变矫平 | ||
参数\型号 | ZRL-10000 | ZRL-8000 |
工作区尺寸宽×高×深(mm) | 9400×3400×100 | 7400×3400×100 |
装载重量(kg) | <10000Kg(工件+垫、压板) | <21000Kg(工件+垫、压板) |
最高温度(℃) | 500~750℃ | 500~750℃ |
温度均匀性(℃) | ±10℃ | ±10℃ |
加热功率(kW) | 1250kw | 1000kw |
工作环境 | 真空 | 真空 |
热态真空度(Pa) | 3.8×104~5×104pa | 3.8×104~5×104pa |
矫形压力 | P≥5t/m2 | P≥5t/m2 |
主要配置
u 炉壳:碳钢
u 炉底板:进口
u 保温材料:保温棉被国产
u 真空泵和真空计:国产
u 人机界面:工控机
u PLC:霍尼韦尔DCS控制器
u 控温:霍尼韦尔DCS控制器
u 热电偶:K型
u 电器元件:天正/正泰/施耐德/西门子
可根据客户需求定制设计制造
