真空等离子焊箱
应用领域及重要性

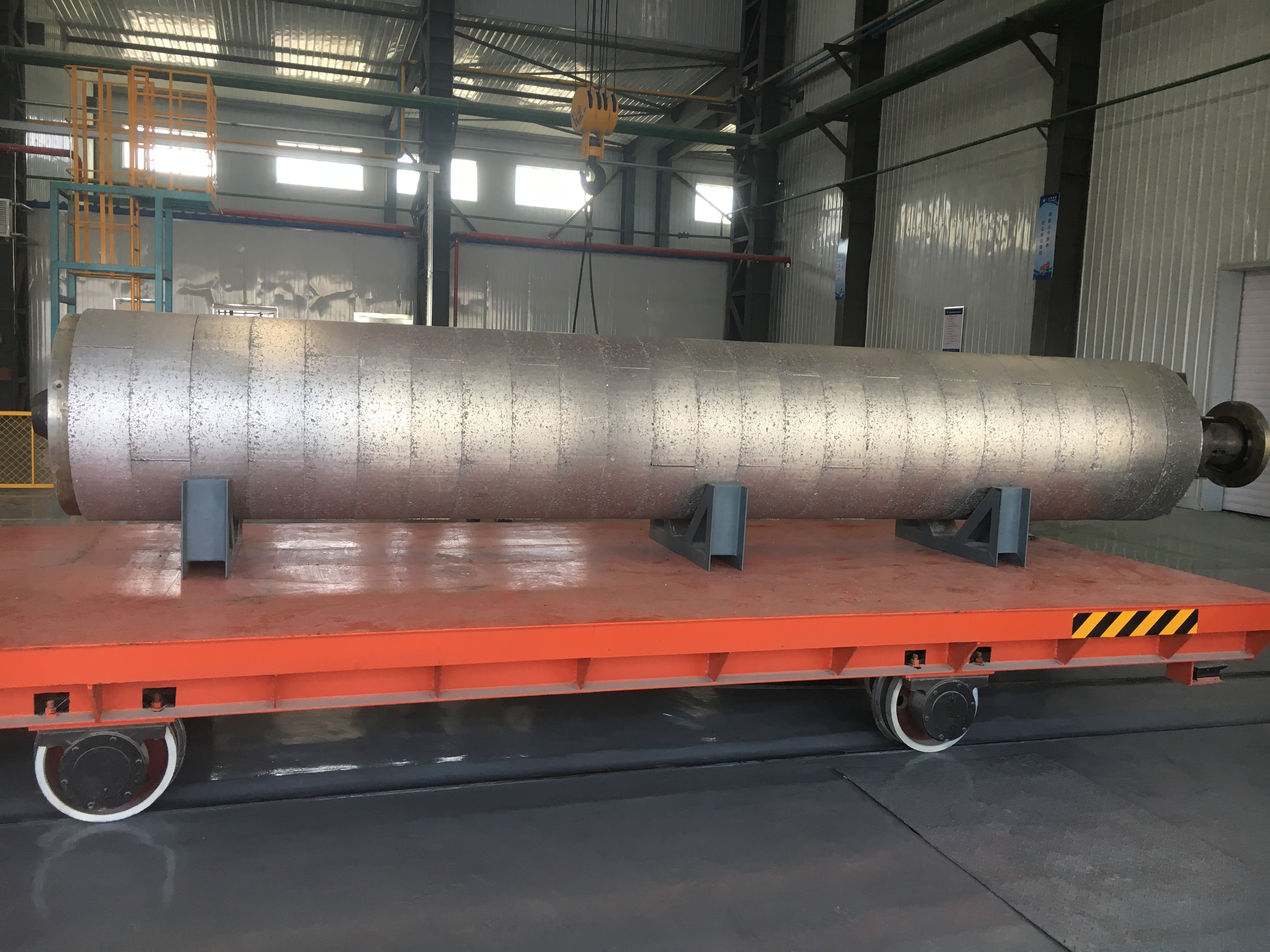

钛及钛合金海绵钛材料电极块组焊成电极的一种自动焊接装备。海绵钛通过油压机压制成重量为200-300kg的小块,后续必须通过焊接成重量为3000-15000kg重的电极再进行熔炼,电极焊接是海绵钛熔炼的必须工艺环节。
真空等离子自动焊接设备在钛产业熔炼工艺过程中具有必不可少的作用。全自动真空等离子焊接装备操作简单,具有一键式启动功能,一键启动后自动完成焊接工艺。
真空等离子焊箱 | ||
参数\型号 | DLX-12T/3 | DLX-5T/2 |
装载重量(kg) | 12T | 5T |
焊枪数量 | 3 | 2 |
焊接速度 | 50-100mm/min | 50-100mm/min |
焊接时氩气流量 | 5-30L/min | 5-30L/min |
焊缝深度 | 10-25mm | 10-25mm |
焊缝宽度 | 30-50mm | 30-50mm |
工作环境 | 真空+Ar | 真空+Ar |
极限真空压力 | 1Pa | 1Pa |
工作压力(Pa) | 30000-60000Pa | 30000-60000Pa |
压升率(Pa/h) | 0.67 | 0.67 |
主要配置
u 炉门:侧开门,台车装出料
u 炉壳:全碳钢/内层不锈钢/全不锈钢
u 伺服电机及控制:进口
u 工艺气路系统:质量流量计
u 真空泵和真空计:进口/国产
u 人机界面:工控机
u PLC:西门子PLC
